Технологическая сеть Wi-Fi в карьерах ОАО “Карельский окатыш”

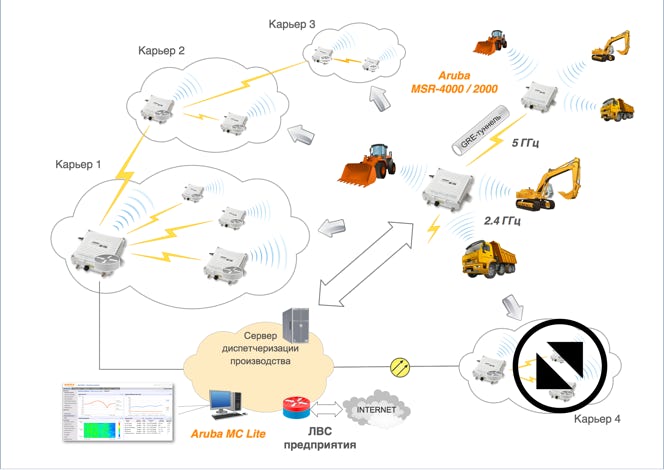

Территориально распределенная сеть Wi-Fi на основе архитектуры Aruba AirMESH была построена для системы промышленной диспетчеризации производства по добыче и переработке железистых кварцитов в карьерах горнообогатительного комбината ОАО "Карельский окатыш", входящего в горнодобывающий дивизион «Северсталь-Ресурс» российской горно-металлургической компании «Северсталь». Горно-обогатительный комбинат производит добычу сырья в четырех карьерах, где насчитывается в общей сложности более 130 подвижных транспортных единиц (экскаваторы, самосвалы, бульдозеры, автомобили и пр.), объединенные системой диспетчеризации Modular Mining Systems (Канада). Ранее в качестве инфраструктуры для этой системы использовалась сеть Wi-Fi на базе беспроводных точек доступа стандарта IEEE 802.11b выпуска начала 2000-х годов.

Основанием для начала проекта послужили учащающиеся случаи значительной деградации пропускной способности существующей инфраструктуры по мере увеличения количества объектов и интенсивности трафика. Результаты аудита, проведенного специалистами Дэйтлайн, показали, что существующая сеть достигла своего агрегатного предела: недостаток информационной емкости точек доступа IEEE 802.11b диктовал увеличение их плотности в сети, что, в свою очередь, в условиях тесного частотно территориального плана немедленно приводило к росту пакетных ошибок из-за взаимной интерференции. Ситуация осложнялась еще тем, что точки доступа согласно предыдущему проекту

одновременно обеспечивали как собственно доступ абонентов в сеть (Access), так и каналы привязки сегментов сети в карьерах к опорной сети предприятия (Backhaul). Возникающая при этом разбалансировка нагрузки узловых точек доступа при “всплесках” трафика приводила буквально к замираниям информационного обмена между опорной сетью предприятия и абонентскими устройствами в карьерах. Наконец, завершала печальную картину работа всей инфраструктуры на уровне L2-бриджинга: широковещательный трафик дополнительно потреблял значительную часть и без того невысокого агрегатного ресурса сети.

Предложенное и реализованное Дэйтлайн решение по замене существующей инфраструктуры на современную инфраструктуру Aruba AirMESH позволило обеспечить:

значительно более высокую информационную емкость сети - до 300 Мбит/с, благодаря поддержке стандарта IEEE 802.11a/b/g/n
взаимонезависимую загрузку сегментов доступа (Access) и каналов привязки к опорной сети предприятия (Backhaul), благодаря наличию отдельных программно изменяемых радиомодулей на 2.4 ГГц и 5 ГГц в MESH-маршрутизаторах и высокой производительности центрального процессора
интеллектуальную L3-маршрутизацию с адаптивной балансировкой трафика (Adaptive Wireless Routing), которая позволила разделить сеть на отдельные широковещательные домены (по карьерам), и тем самым исключить растрату ресурса сети на широковещательный трафик
эффективное подавление взаимной интерференции, помех от посторонних РЭС и индустриальных помех средствами адаптивной оптимизации радиопокрытия, входящими в операционную систему Aruba MESHOS
высокоскоростной роуминг в сети с временем переассоциации абонентов менее 50 мс, благодаря технологии Aruba Mobile Matrix
исключительно высокий уровень безопасности в сети за счет использования современных средств шифрования и авторизации (WPA2, IEEE 802.11x), а также GRE-туннелей в каналах привязки к опорной сети предприятия
эффективные и эргономичнные управление и мониторинг сети с помощью серверного приложения Aruba MC Lite

В ходе проекта НПЦ Дэйтлайн выполнил системное проектирование, поставку оборудования, шеф-монтаж и пусконаладку сети, а также оказал консультационные услуги по получению частотных присвоений.

Широкие возможности масштабирования архитектуры Aruba AirMESH позволяют значительно увеличить количество единиц техники в карьерах ГОК ОАО “Карельский окатыш” в рамках компактного частотно-территориального плана и, следовательно, объемы добычи.
